Besoin de revoir le vocabulaire de la broderie ?
Symboles, échevettes, brins, point arrière, demi-point… si certains termes vous semblent encore un peu flous, retrouvez notre lexique de la broderie avant de vous lancer.

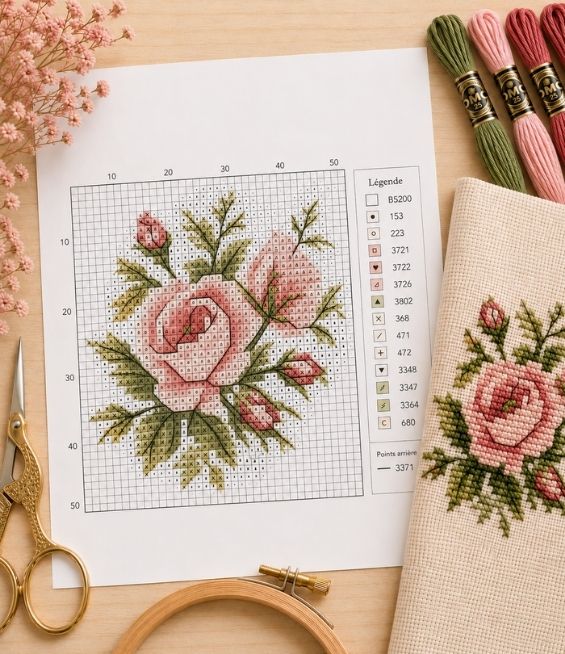

Qu’est-ce qu’un diagramme de point de croix ?
Un diagramme est une représentation de votre future broderie sous forme de grille.
Les symboles présents sur le diagramme indiquent les points à réaliser et les fils à utiliser. Selon les indications de la légende, un symbole peut correspondre à un point de croix, un demi-point ou à un autre type de point.
Le point arrière est généralement représenté différemment, sous forme de lignes tracées sur le diagramme.
Le diagramme peut être :
- imprimé en noir et blanc avec des symboles
- imprimé en couleur
- ou combiner couleurs et symboles.
Il est accompagné d’une légende, indispensable pour savoir à quoi correspondent les différentes indications : type de point, référence du fil, nombre de brins et, dans certains cas, mélange de couleurs.
À retenir
Le symbole vous indique ce que vous devez broder à cet emplacement, mais c’est la légende qui vous précise comment le réaliser.

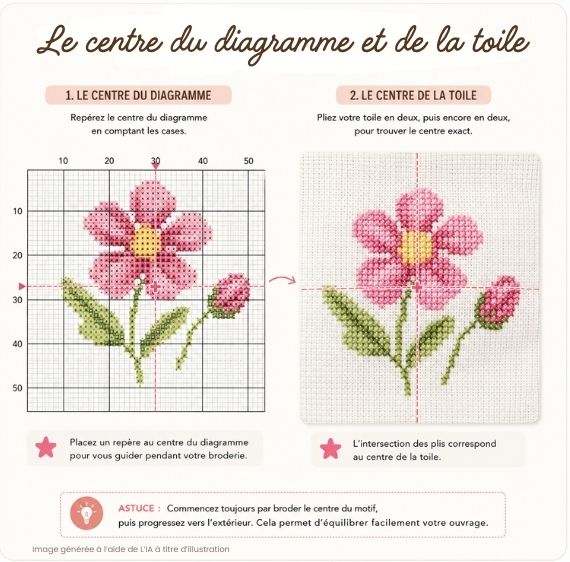

Comment trouver le centre du diagramme ?
Lorsque l’on brode au point compté, il est fréquent de commencer par le centre de l’ouvrage.
Sur le diagramme, le centre est généralement indiqué par de petites flèches placées sur les bords de la grille :
- une flèche en haut ou en bas indique le centre horizontal
- une flèche sur le côté indique le centre vertical.
Il suffit de suivre ces deux repères jusqu’à leur intersection pour trouver le centre du motif.
Pour retrouver ensuite le centre de votre toile, pliez-la délicatement en deux dans un sens, puis dans l’autre. L’intersection des deux plis vous donne le centre de la toile : il suffit alors de le faire correspondre avec le centre du diagramme pour disposer d’un point de départ fiable.
À quoi servent les lignes épaisses toutes les 10 cases ?
Vous remarquerez souvent que certaines lignes du diagramme sont plus épaisses que les autres.
Elles sont généralement placées toutes les 10 cases et servent uniquement de repères pour faciliter le comptage.
Au lieu de compter 27 cases une par une, vous pouvez par exemple repérer :
- deux blocs de 10 cases
- puis 7 cases supplémentaires.
C’est particulièrement pratique sur les grands diagrammes, où une erreur de quelques cases peut rapidement devenir difficile à retrouver.
Attention
Ces lignes épaisses sont uniquement des guides de lecture. Elles ne représentent aucun point à broder.

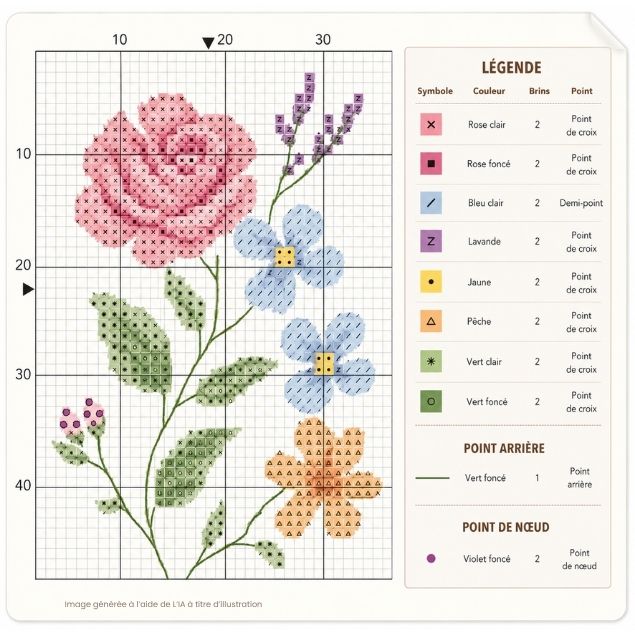

Comment lire la légende d’un diagramme ?
La légende est essentielle pour comprendre ce que vous devez broder.
Sa présentation peut varier légèrement selon les marques et les créateurs, mais elle contient généralement plusieurs informations.
Le symbole
Chaque symbole utilisé sur le diagramme est associé, dans la légende, aux indications nécessaires pour réaliser le point correspondant.
Il peut s’agir par exemple :
- d’une étoile
- d’un carré
- d’un rond
- d’une lettre
- d’un chiffre
- ou de tout autre signe graphique.
Un même diagramme peut comporter de très nombreux symboles lorsque le modèle utilise beaucoup de couleurs.
La référence du fil
Sur un diagramme vendu seul, la légende peut indiquer directement la référence de la couleur à utiliser, par exemple une référence DMC.
Dans les kits, en revanche, les références exactes des fils ne sont pas toujours communiquées, notamment afin de protéger le modèle et d’éviter qu’il puisse être reproduit facilement.
Dans ce cas, le fil peut être identifié autrement :
- par un numéro correspondant à son emplacement sur un organisateur de fils
- par un symbole
- par un numéro ou un code propre au fabricant.
Il faut donc être particulièrement vigilant au moment du déballage du kit. Avant de retirer les fils de leur support ou de les réorganiser, prenez le temps de vérifier comment ils sont identifiés et comment cette identification correspond à la légende du diagramme.
Le type de point
La légende précise également le type de point à réaliser.
Vous pouvez notamment rencontrer :
- le point de croix
- le demi-point
- le point arrière
- le point de noeud
- parfois des quarts de point ou des trois-quarts de point.
Il est donc important de ne pas se fier uniquement au symbole : consultez toujours le type de point indiqué dans la légende.
Le nombre de brins
Un fil à broder est composé de plusieurs brins que l’on peut séparer.
La légende vous indique généralement combien de brins doivent être utilisés pour chaque type de point.
Vous pouvez par exemple rencontrer :
- point de croix en 2 brins
- point de croix en 1 brin
- demi-point en 2 brins
- point arrière en 1 brin.
Cette indication a son importance : le nombre de brins influence la couverture de la toile, l’épaisseur des points et le rendu final de la broderie.
Dans un kit, il faut aussi respecter attentivement ces consignes, car les quantités de fils fournies sont généralement calculées en fonction du nombre de brins indiqué. Si vous brodez avec davantage de brins que prévu, vous risquez de ne pas avoir suffisamment de fil pour terminer votre ouvrage.
Notre conseil
Ne retirez pas tous les fils de leur organisateur dès l’ouverture du kit. Conservez leur ordre et leurs repères jusqu’à ce que vous ayez bien compris le système utilisé par le fabricant.

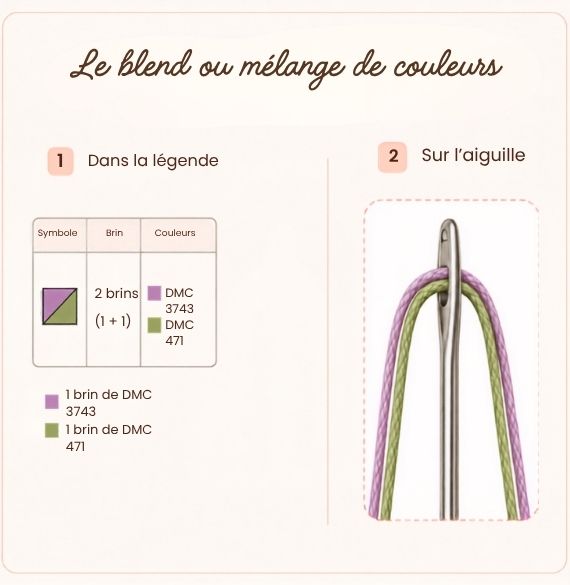

Qu’est-ce qu’un blend en point de croix ?
Il arrive que la légende vous demande d’utiliser deux couleurs différentes en même temps. On parle alors de blend, ou de mélange de couleurs.
Par exemple, vous pouvez avoir à utiliser :
- 1 brin d’une première couleur
- associé à 1 brin d’une seconde couleur.
Les deux brins sont réunis dans la même aiguille et utilisés ensemble pour réaliser les points.
Cette technique permet d’obtenir des nuances intermédiaires, des transitions plus douces ou certains effets de matière sans avoir à ajouter une nouvelle couleur de fil.
La légende indique les deux références à associer ainsi que le nombre de brins à utiliser dans chaque référence.
Notre conseil
Ne mélangez pas deux couleurs simplement parce qu’elles semblent proches. Respectez toujours les références indiquées dans la légende.
Si vous avez l’habitude de broder en 2 brins en prenant un seul brin plié en deux, cette méthode ne fonctionne pas pour un blend. Il faut bien prendre un brin de chaque couleur et les utiliser sans les plier en deux. Sinon, vous vous retrouveriez à broder avec 4 brins au lieu de 2.
Diagramme en couleur ou en noir et blanc : quelle différence ?
Le diagramme en couleur
La couleur peut faciliter le repérage visuel des différentes zones du motif.
Mais attention : les couleurs imprimées sur le diagramme ne représentent pas nécessairement les couleurs réelles des fils.
Certaines marques utilisent volontairement des couleurs très contrastées afin que les différentes zones soient plus faciles à distinguer. Une zone imprimée en bleu sur le diagramme peut donc parfaitement correspondre à un fil d’une toute autre couleur.
Pour choisir votre fil, fiez-vous toujours à la légende, au symbole et à la référence indiquée.
Le diagramme en noir et blanc
Chaque couleur de fil est différenciée grâce à un symbole.
Ce système est particulièrement pratique lorsqu’un modèle comporte de nombreuses nuances très proches, car les symboles permettent de les distinguer sans avoir à se fier à leur couleur.
Comment reconnaître les différents types de points sur un diagramme ?
Tous les éléments présents sur un diagramme ne correspondent pas à un point de croix classique.
Le point de croix
Le point de croix est généralement représenté par un symbole placé dans une case du diagramme.
La légende vous indique la référence du fil à utiliser et le nombre de brins.
Le point arrière
Le point arrière est généralement représenté sous forme de lignes tracées sur le diagramme.
Ces lignes peuvent traverser une ou plusieurs cases et servent notamment à ajouter des contours, des traits fins ou des détails au motif.
La couleur et le nombre de brins à utiliser sont indiqués dans la légende.
Le demi-point
Le demi-point peut lui aussi être représenté par un symbole dans une case.
C’est donc la légende qui vous permet de savoir que cette zone doit être réalisée au demi-point et non au point de croix.
Le point de nœud
Le point de nœud est généralement utilisé pour réaliser de petits détails ponctuels : le cœur d’une fleur, un œil, un bouton ou un petit élément décoratif.
Sur le diagramme, il est souvent représenté par un petit point ou un symbole spécifique, dont la signification est précisée dans la légende.
Comme pour les autres points, vérifiez toujours la référence du fil et le nombre de brins indiqués avant de le réaliser.
Comment reporter le diagramme sur la toile ?
C’est souvent l’étape qui inquiète le plus lorsque l’on commence le point compté. Le principe est pourtant assez simple : vous devez reproduire sur votre toile la position des points indiqués sur le diagramme.
1. Repérez votre point de départ
Si vous choisissez de commencer au centre, faites correspondre :
- le centre du diagramme
- avec le centre de votre toile.
Vous disposez ainsi d’un premier repère fiable pour commencer à compter.
2. Repérez le symbole à broder
Choisissez le symbole correspondant à la zone par laquelle vous souhaitez commencer et recherchez-le dans la légende.
Vous pourrez ainsi vérifier :
- la référence du fil
- le type de point
- le nombre de brins
- et éventuellement les couleurs à associer s’il s’agit d’un blend.
3. Comptez les cases
À partir de votre point de repère, comptez les cases du diagramme pour retrouver la bonne position sur votre toile.
Sur une toile Aïda, chaque carré permet de repérer facilement l’emplacement du point.
Sur une toile à fils comptés comme le lin ou l’étamine, la broderie se réalise généralement sur deux fils de toile, selon les indications du modèle.
Les lignes guides toutes les 10 cases du diagramme vous permettent de contrôler plus facilement votre comptage.
4. Avancez progressivement
Essayez de travailler à partir de points de repère proches.
Plus vous comptez une grande distance sur la toile, plus vous augmentez le risque de vous décaler d’une case.
Il est généralement plus sûr d’avancer progressivement et de vérifier régulièrement la correspondance entre votre diagramme et votre broderie.
Vous hésitez encore sur votre toile ?
Aïda, étamine ou lin, nombre de points au centimètre, taille du motif… retrouvez tous nos conseils dans notre guide Quelle toile choisir pour le point de croix ?.
Comment ne pas se perdre dans son diagramme ?
Plus le modèle est grand et détaillé, plus il peut devenir difficile de savoir exactement où vous en êtes.
Quelques bonnes habitudes peuvent considérablement faciliter le suivi.
Marquer les points déjà réalisés
Sur un diagramme papier, vous pouvez surligner au fur et à mesure les zones que vous avez terminées.
Choisissez de préférence un surligneur suffisamment clair pour continuer à voir les symboles en dessous.
Travailler par petites zones
Les blocs de 10 cases délimités par les lignes épaisses du diagramme peuvent constituer de bons repères pour organiser votre progression.
Vous pouvez ainsi vérifier régulièrement votre position avant de passer à une nouvelle zone.
Garder votre ligne sous les yeux
Un porte-diagramme ou une planche magnétique peut vous aider à suivre plus facilement la ligne ou la zone que vous êtes en train de broder.
Utiliser une application de suivi
Le point de croix s’est aussi modernisé. Il existe aujourd’hui plusieurs applications permettant de consulter et de suivre un diagramme directement depuis un téléphone ou une tablette, comme Pattern Keeper, Cross Stitch Saga ou Markup R-XP.
Ces outils permettent notamment de mettre en évidence un symbole, de repérer toutes ses occurrences dans le diagramme et de marquer les points déjà réalisés au fur et à mesure de la broderie.
De plus en plus de diagrammes sont disponibles en version numérique. Selon l’application utilisée et le format du modèle, il peut également être possible d’importer ou de numériser un diagramme papier pour faciliter son suivi.
Le diagramme papier reste bien sûr parfaitement adapté : à chacun de choisir la méthode avec laquelle il est le plus à l’aise.
Les erreurs les plus fréquentes quand on lit un diagramme
Confondre deux symboles proches
Sur certains modèles comportant de nombreuses couleurs, plusieurs symboles peuvent se ressembler.
Une étoile et une petite croix, deux formes géométriques proches ou deux symboles orientés différemment peuvent facilement être confondus.
Prenez le temps de vérifier régulièrement la légende, notamment lorsque vous changez de couleur.
Se fier à la couleur imprimée plutôt qu’à la légende
Sur certains diagrammes en couleur, les teintes utilisées servent avant tout à bien différencier les zones et ne correspondent pas forcément aux couleurs réelles des fils.
Pour choisir votre fil, fiez-vous toujours au symbole et à la référence indiqués dans la légende, et non à la couleur imprimée sur le diagramme.
Oublier de vérifier le nombre de brins
Une même couleur peut parfois être utilisée avec un nombre de brins différent selon le type de point ou la zone du motif.
Avant de commencer une nouvelle partie, pensez donc à vérifier à la fois la référence du fil, le type de point et le nombre de brins demandé.
Décaler son comptage d’une case
C’est probablement l’une des erreurs les plus courantes en point compté.
Une seule case de décalage peut entraîner des difficultés plusieurs lignes plus loin, notamment lorsqu’une nouvelle zone doit rejoindre une partie déjà brodée.
Si quelque chose ne semble plus correspondre au diagramme, mieux vaut vérifier immédiatement son comptage plutôt que poursuivre.
Confondre les lignes du point arrière avec les lignes guides
Les lignes épaisses qui délimitent les blocs de 10 cases sont uniquement des repères pour faciliter la lecture du diagramme.
Les lignes correspondant au point arrière, elles, font partie du motif et doivent être brodées.
Il est donc important de bien distinguer les deux.
Et si vous ne comprenez pas un symbole ?
Même si de nombreuses conventions sont communes, tous les fabricants et créateurs ne construisent pas leurs diagrammes exactement de la même manière.
Si vous rencontrez un symbole ou une indication que vous ne connaissez pas, consultez en priorité la légende du diagramme, les instructions fournies avec le modèle ou le kit et les éventuelles indications spécifiques du fabricant.
Vous pouvez également retrouver les principaux termes, types de points et éléments que vous rencontrerez dans un ouvrage dans notre lexique de la broderie.
En résumé : comment lire un diagramme de point de croix ?
Pour bien lire votre diagramme :
1. Repérez son centre grâce aux flèches.
2. Faites correspondre ce centre avec celui de votre toile.
3. Utilisez les lignes épaisses pour compter plus facilement.
4. Identifiez les symboles dans la légende.
5. Vérifiez le type de point, la référence du fil et le nombre de brins.
6. Repérez les éventuels blends.
7. Reportez progressivement les points sur votre toile.
8. Marquez les zones déjà brodées pour toujours savoir où vous en êtes.
Avec un peu d’habitude, les symboles et les lignes qui semblaient compliqués au premier regard deviennent rapidement de véritables repères. Le diagramme vous accompagne alors point après point jusqu’à voir apparaître progressivement votre motif sur la toile.
Votre modèle est fourni uniquement sous forme de diagramme ?
Pensez également à vérifier que votre toile est suffisamment grande. Retrouvez notre guide Comment calculer la taille d’une broderie à partir d’un diagramme ? ou utilisez directement notre calculateur de toile pour le point de croix.
FAQ : lire un diagramme de point de croix
Une case du diagramme correspond-elle toujours à un point de croix ?
Une case du diagramme correspond à un emplacement de point sur la toile, mais le type de point à réaliser dépend de la légende.
Il peut s’agir notamment d’un point de croix, d’un demi-point ou d’un point fractionné. Le point arrière est quant à lui généralement représenté sous forme de lignes.
Il faut donc toujours consulter la légende avant de commencer une zone.
Faut-il obligatoirement commencer au centre du diagramme ?
Non. Commencer au centre est une méthode très utilisée, notamment pour bien positionner la broderie sur la toile, mais ce n’est pas une obligation.
Vous pouvez également commencer ailleurs si votre point de départ est correctement repéré et que vous êtes à l’aise avec le comptage.
Pour faciliter ce repérage, il existe aussi des toiles quadrillées, comme les toiles Magic Guide, qui comportent des lignes de repère régulières. Elles permettent de faire plus facilement correspondre les zones du diagramme avec la toile et de limiter les erreurs de comptage, notamment sur les grands ouvrages.
À quoi servent les lignes épaisses sur un diagramme de point de croix ?
Elles servent uniquement de repères visuels pour faciliter le comptage.
Elles sont généralement placées toutes les 10 cases afin de pouvoir se déplacer plus facilement dans le diagramme sans avoir à compter chaque case une par une.
Elles ne doivent pas être reproduites sur la broderie.
Peut-on se fier aux couleurs imprimées sur le diagramme ?
Pas forcément. Sur certains diagrammes en couleur, les teintes utilisées servent surtout à mieux distinguer les différentes zones et à faciliter la lecture.
Certaines marques choisissent volontairement des couleurs très contrastées, qui peuvent être complètement différentes des couleurs réelles des fils. Pour savoir quel fil utiliser, il faut donc toujours se fier à la légende, au symbole et à la référence de couleur indiquée, et non à la couleur imprimée sur le diagramme.
Comment suivre son avancée sur un diagramme ?
Sur un diagramme papier, la méthode la plus simple consiste à surligner au fur et à mesure les zones déjà brodées afin de toujours savoir où vous en êtes.
Mais le point de croix s’est aussi modernisé. Des applications comme Pattern Keeper, Cross Stitch Saga ou Markup R-XP permettent aujourd’hui de consulter son diagramme sur un téléphone ou une tablette, de mettre en évidence un symbole et de marquer les points déjà réalisés au fur et à mesure de l’ouvrage.
De nombreux créateurs et fabricants proposent désormais leurs diagrammes en version numérique. Selon l’application et le format disponibles, il est également possible d’importer ou de numériser un diagramme papier pour faciliter son suivi.
Que signifie un blend sur un diagramme de point de croix ?
Un blend est un mélange de plusieurs couleurs de fils utilisées ensemble pour réaliser le même point.
Par exemple, la légende peut demander d’associer un brin d’une première couleur avec un brin d’une seconde couleur dans la même aiguille.
Cette technique permet d’obtenir des nuances plus subtiles et des transitions de couleurs plus douces.
Prêt à vous lancer ?
Une fois les principaux repères compris, lire un diagramme devient rapidement beaucoup plus naturel. Prenez le temps d’observer la légende, avancez progressivement et vérifiez régulièrement votre comptage : vous pourrez alors vous concentrer sur le plaisir de voir votre motif apparaître point après point.
